フォークリフト押出モーターハウジングの包括的なガイド

フォークリフト押出モーターハウジングの理解

物質的な取り扱いと物流の厳しい世界では、フォークリフトは不可欠な主力候補として立っています。電気駆動システムの中心には、重要なコンポーネントがあります：モーターハウジング。具体的には、 フォークリフト押出モーターハウジング 耐久性、効率性、熱性能を求めるメーカーにとって好ましい選択肢となっています。鋳造や製造などの他のプロセスを通じて作られたハウジングとは異なり、押し出しは、ダイを通してアルミニウムまたは別の合金を強制して、一定の断面を持つ連続プロファイルを作成することが含まれます。この方法は、フォークリフトが頻繁に遭遇する厳しい動作環境に非常に適したユニークなプロパティを与えます。このガイドは、この重要な要素の複雑さを深く掘り下げ、その利点、製造ニュアンス、および主要な選択基準を調査します。

モーターハウジング用の押出アルミニウムの重要な利点

モーターハウジングの材料と製造プロセスの選択が最重要であり、フォークリフトのモーターの性能と寿命に直接影響を与えます。押し出されたアルミニウムは、この特定のアプリケーションの代替品よりも優れた魅力的な一連の利点を提供します。

優れた熱管理

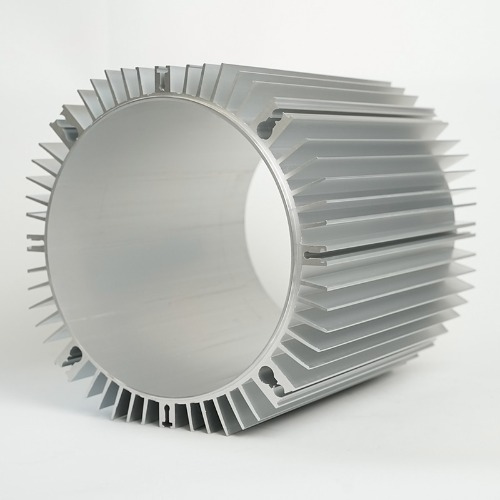

電気モーターの設計における最も重要な課題の1つは、熱散逸です。過度の熱は断熱性を低下させ、磁気特性を減らし、最終的に運動不全につながる可能性があります。 押し出されたアルミニウムモーターハウジング熱散逸 能力は間違いなくその最大の資産です。押出プロセスにより、複雑な冷却フィンを設計に統合して、単一のシームレスなステップで統合できます。これらのフィンは、ハウジングの表面積を劇的に増加させ、内部ステーターと巻線から周囲の空気へのより効率的な熱伝達を促進します。ヒートシンクのように作用する鋳鉄製の住宅と比較して、押し出されたアルミニウムハウジングは冷却を積極的に促進し、過熱のリスクなしに、よりコンパクトなモーター設計またはより高い出力密度を可能にします。

驚くべき強度と重量の比率

6061や6063などの押出で使用されるアルミニウム合金は、非常に軽量なままでありながら、例外的な構造強度を提供します。この高強度と重量の比率は、電気フォークリフトにとって重要であり、全体的な車両の重量を減らすことは、電荷あたりのエネルギー効率の向上とバッテリー寿命の増加に直接つながります。軽いモーターハウジングは、重心の下部に寄与し、フォークリフトの安定性と操縦性を向上させます。重量と対照的な、押し出されたアルミニウムハウジングは、鋳鉄から作られた同等のハウジングよりも最大60％軽量になります。これは、すべてのキログラムが運用範囲と性能に重要な電気自動車設計の重要な要因です。

設計の柔軟性と一貫性

押出プロセスは、比類のない設計の柔軟性を提供します。エンジニアは、他の製造方法で経済的に達成することが困難または不可能な複雑な断面プロファイルを作成できます。これには、外部冷却フィンだけでなく、エアフローや取り付け機能を強化するための内部チャネルも含まれます。さらに、押し出しは、プロファイルの全長に沿って、優れた寸法一貫性と滑らかな表面仕上げの部品を生成します。この一貫性により、他のコンポーネントとの正確な適合が保証され、アセンブリが簡素化され、二次加工操作の必要性が減り、生産コストが削減され、全体的な品質管理が改善されます。

フォークリフトに適したモーターハウジングを選択します

適切なモーターハウジングを選択することは、万能の決定ではありません。特定のアプリケーションに最適なパフォーマンス、寿命、および費用対効果を確保するために、いくつかの要因を慎重に評価する必要があります。の探求 フォークリフトモーターハウジングに最適な材料 多くの場合、押し出されたアルミニウムにつながりますが、理由を理解することが重要です。

重要な選択基準

モーターハウジングを指定するときは、次のパラメーターを検討してください。

• アプリケーションデューティサイクル： フォークリフトはどれほど集中的に使用されますか？流通センターの高勤務サイクルは、より多くの熱を生成し、押し出しの優れた冷却を必要とします。
• 操作環境： フォークリフトは、屋内、屋外、またはコールドストレージ施設のような腐食性環境で使用されますか？アルミニウムは自然に保護酸化物層を形成し、良好な腐食抵抗を提供します。
• 重みの制約： フォークリフトはエネルギー効率を最大にするために設計されていますか？アルミニウムの重量節約は、バッテリーの性能に直接影響します。
• 熱要件： モーターの最大動作温度はどれくらいですか？設計は、ピーク荷重で発生した熱を効果的に消散する必要があります。
• 予算上の考慮事項： 押出ダイの初期ツールコストは高くなる可能性がありますが、特に二次処理の削減を考慮すると、大量生産のユニットごとのコストは非常に競争力があります。

材料の比較：押し出されたアルミニウムと代替

情報に基づいた決定を下すには、押し出されたアルミニウムを他の一般的な住宅材料と比較することが不可欠です。次の表には、主要な違いが概説されており、近代的な電気フォークリフトにおける押出が好まれることが多い理由を強調しています。

以下の表は、さまざまなモーターハウジング材料の比較分析を示しています。

表が示すように、押し出されたアルミニウムは、低重量、高い熱伝導率、優れた強度の最適なバランスを提供します。鋳鉄はより大きな強度を提供しますが、その重量と熱の低い性能は、電気フォークリフトにとって大きな欠点です。製造された鋼は汎用性がありますが、人件費により多くの場合より高価です。ダイキャストアルミニウムは優れた代替品ですが、通常、押し出しと同じレベルの熱管理の複雑さを達成することはできません。

押し出されたモーターハウジングのメンテナンスと耐久性

フォークリフトのドライブシステムの寿命は、コンポーネントの回復力に大きく依存しています。メンテナンスの専門家の間の一般的なクエリは、次のことです フォークリフトにおける押し出しモーターハウジングの耐久性 。幸いなことに、押し出されたアルミニウムハウジングは、その堅牢な性質で有名です。

固有の耐久性機能

押し出されたアルミニウムハウジングは、材料の特性と製造プロセスにより、本質的に耐久性があります。使用されるアルミニウム合金は、機械的強度、衝撃に対する抵抗、およびフォークリフトの動作に固有の振動に耐える能力のために選択されます。縦方向に溶接やジョイントがない押し出されたプロファイルのモノリシック構造は、製造されたデザインで発生する可能性のある潜在的な故障ポイントを排除します。このワンピース構造は、優れた構造の完全性を提供し、ハウジングが長年にわたる激しい使用を通じて、物理的な損傷や環境汚染物質から繊細な内部コンポーネント（ステーター、ローター、ベアリング）を保護できるようにします。

メンテナンスと腐食抵抗

押し出されたモーターハウジングを維持することは非常に簡単です。押し出しプロセスの自然な結果である滑らかな表面仕上げにより、汚れや汚れが付着するのが難しくなり、掃除が簡単になります。アルミニウムの固有の腐食抵抗は、湿度の高い環境でも錆びないことを意味します。ただし、特に化学物質への曝露や塩水を含むような攻撃的な環境では、粉末コーティングや陽極酸化などの追加の表面処理をハウジングに適用して、追加の保護層を提供できます。これにより、 腐食耐性フォークリフトモーターハウジング プロパティ、長期的な信頼性と最小限の維持費の努力を伴う手付かずの外観を確保します。

押出製造プロセスが説明されました

これらのハウジングがどのように作られているかを理解することで、その品質とパフォーマンスに関するより深い洞察が得られます。作成のプロセス 電気フォークリフト用のカスタム押出モーターハウジング 正確で魅力的なエンジニアリングの偉業です。

ビレットからプロフィールまで：ステップバイステップの概要

旅は、アルミニウム合金の円筒形のビレットから始まります。アルミニウム合金は、特定の温度に加熱され、溶けては溶けません。この加熱されたビレットは、大きな油圧プレス内の容器に装填されます。 RAMは計り知れない圧力をかけ、柔らかいアルミニウムをカスタム設計のスチールダイを介して強制します。ダイの開口部の形状は、押出の横断的プロファイルを決定します。アルミニウムがダイから出現すると、それはランアウトテーブルに引っ張られ、冷却され、多くの場合、空気や水の消光を使用して望ましい材料特性を実現します。次に、長い連続プロファイルを伸ばして、必要な長さにカットされる前に、それをまっすぐにし、内部応力を緩和します。これらの個々のハウジングブランクはその後、精密機械加工を受けて、ベアリングシート、取り付け穴、コネクタポートなどの特定の機能を作成し、アセンブリの準備ができている最終製品を実現します。

カスタマイズが重要な理由

押し出しの真の力は、カスタマイズの能力にあります。メーカーは標準的な形状に限定されません。カスタムダイを設計することにより、アプリケーションに合わせて完全に調整されたハウジングを作成できます。これには次のものが含まれます。

• 熱シミュレーションデータに基づいて最大の熱散逸のために、冷却フィンの数、形状、およびサイズを最適化します。
• 取り付けブラケットまたはケーブルコンジットをプロファイルに直接統合し、追加の部品を排除します。
• モーター全体で特定のパターンで気流を導くための内部迷路またはチャネルを作成します。

標準的なハウジングを適応させるのではなく、全体的なソリューションを設計するこの能力により、パフォーマンスの大幅な向上が可能になり、よりコンパクトで統合された最終モーターアセンブリにつながる可能性があります。

モーターハウジング設計の将来の傾向

特に電力の急速な採用により、フォークリフト技術の進化は、コンポーネント設計の革新を促進し続けています。モーターハウジングの役割は、単純な保護シェルを超えて拡大しています。

統合と軽量化

さらなる統合と軽量化への傾向が加速しています。将来の押し出されたモーターハウジングは、ドライブユニット自体の構造要素として機能する他の隣接するコンポーネントから機能を組み込むように設計されている場合があります。さらに高強度のアルミニウム合金と高度な押出技術を使用すると、強度や耐久性を損なうことなく、減量の境界を押し続けます。さらに、焦点 費用対効果の高い押出住宅 ソリューション 電気フォークリフトをよりアクセスしやすくする必要があるため、強化されます。ダイの設計とプロセスの自動化の進歩は、これらのカスタムコンポーネントの初期投資とユニットごとのコストを削減するのに役立ち、今後数年間、材料ハンドリング業界の高性能モーターハウジングの製造方法としての押出の位置を固めます。
