アルミニウム電動モーターケーシング：設計、製造、保護、および精度

アルミニウム電動モーターケーシングの熱流を最大化します

エンジニアが議論するとき アルミニウム電動モーターケーシング 熱散逸 、彼らは実際に熱抵抗のチェーンの管理について話している：銅巻線またはステーターの積層から、ヨークと取り付けの特徴、ケーシングの壁を通って、外面を横切って、最後に周囲の空気または液体に取り付けている。このチェーンの弱いリンクは、ホットスポットの温度を上げ、パフォーマンスマージンを圧縮します。鉄のハウジングと比較してアルミニウムの高い熱伝導率は、明らかに最初の選択肢となりますが、利点は思慮深い材料の選択、接触設計、表面工学に依存することを認識しています。目標は、単に熱を動かすことではありません。体重、製造可能性、コストを制御しながら、予想外の熱を予測しています。

住宅内の熱経路

ケーシングの内部では、熱はステーターの歯を離れ、伝導によってヨークを残し、プレスフィット、ボンディングインターフェイス、またはポッティングコンパウンドを介してハウジングに交差します。連続した高度にロードされた接触インターフェイスは、接触抵抗を減らします。実用的な手順には、耐性のあるプレスフィット、薄くて均一なインターフェース材料、歪みを回避する意図的なクランプ圧力が含まれます。ポッティングまたはギャップフィラーが必要な場合は、導電率と粘度のバランスをとる材料を選択して、空気を閉じ込めることなく微量アスペリティを濡らします。デザイナーは、ステーターの歯を伸ばしたり、経路の長さを短くする銅シャントを追加することにより、伝導を改善します。アルミニウムは鋼以上のものを拡張するため、動作温度での差動膨張を考慮する必要があります。アセンブリでの干渉が多すぎると、ホット操作中に少なくなり、最も必要なときに熱伝達を分解します。

FINジオメトリ、気流、および表面処理

ケーシングの外では、対流が支配的です。ストレートフィンはシンプルで費用対効果が高いですが、ルーバーまたは波状のフィンは境界層を乱し、低速気流ではアウトパフォームになります。フィン間隔は、リスクのファウリングと製造ドラフト角度を説明する必要があります。表面処理は直感に反する可能性があります。微小走行された表面は、導電率をわずかに低下させ、暗い陽極酸層が放射率を増加させる場合でも、乱流をつまずかせることで対流熱伝達を増加させる可能性があります。モーターがシュラウドまたはフード下の環境内に存在する場合、既知の速度プロファイルを備えたダクトされた気流は、偶発的な流れに依存するよりも信頼性が高くなります。ほこりや昆虫の可能性が高い場合は、時間の経過とともにパフォーマンスを維持するために、より広い間隔の厚いフィンを選択します。

材料グレードと熱伝導率

さまざまなアルミニウムグレードは、キャスティブ性と強度に対して導電性を採用します。高シリコンダイキャスティング合金は美しく流れ、薄いフィンを満たしますが、熱伝導率は錬金格よりも低くなっています。対照的に、錬金術の6xxxシリーズの押出は優れた導電性と機械性を提供しますが、複雑なジオメトリに到達するためにより多くの機械加工を必要とする場合があります。材料の選択はプロセスと相互作用するため、決定はツールとピースパートのコストに対して熱の向上を比較検討する必要があります。次の比較では、フルテーブルの概要の前に数字がコンテキストになります。

• アルミニウムは通常、室温でステンレス鋼の数倍優​​れた熱を伝導します。これは、同じ熱流束でより小さな温度上昇につながる可能性があります。
• アルミニウムファミリー内では、より低いシリコンまたは錬金術の合金は、一般に、薄い壁を簡単に鋳造することを犠牲にして、高シリコンダイキャスト合金よりも優れています。
• マグネシウムは軽量ですが、通常、一般的なアルミニウムグレードよりも熱を効果的に実施していないため、腐食管理を複雑にする可能性があります。

テスト方法と設計フィードバックループ

熱モデルは学習を加速しますが、測定によって固定する必要があります。赤外線サーモグラフィは、肩とrib骨の交差点の周りのホットスポットを明らかにします。既知の負荷を備えたキャリブレーションされたヒートソークテストはCFDを検証し、熱衝撃サイクリングは生涯にわたってインターフェイスの劣化を暴露します。最も効果的なプログラムは、特別なイベントではなく、デザインリリースの日常的なゲートとして熱ベンチマークを扱います。このシステムアプローチは、最終的にフレーズを変えるものです アルミニウム電動モーターケーシング熱散逸 検索クエリから、フィールドでの競争上の優位性へ。

生産ルートの選択とパートナーの評価

プロセスの選択と審査 ダイカストアルミニウムモーターハウジングサプライヤー 多変数のエクササイズです。ダイキャスティングは、薄い壁と統合されたフィンを備えた大量に優れています。砂の鋳造は、厚いセクションを犠牲にして柔軟性とツール投資の削減を提供します。押し出しとCNC加工は、より単純な形状に優れた表面仕上げと導電率を提供します。そして、永久的なモールドキャスティングは、中程度のランのために砂とダイキャスティングの間にあります。正しい選択は、ジオメトリ、寛容、化粧品、および所有コストの総コストのバランスを取ります。 2つのルートが実行可能に見える場合は、最初に文でそれらを比較し、表面化されたスコアカードで確認して、トレードオフがエンジニアリング、品質、および調達チームの両方に透明になるようにします。

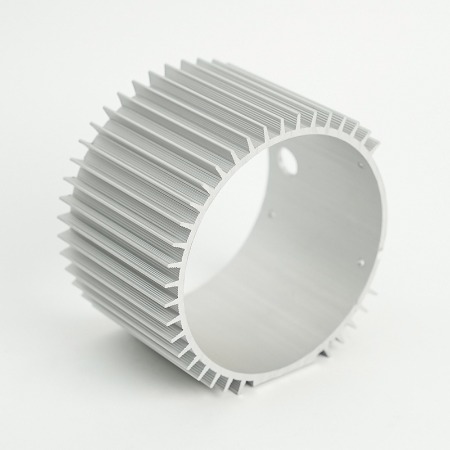

鋳造対砂の鋳造対押出CNC

ダイキャスティングは通常、多くの薄いフィンと一貫した壁の厚さが必要な場合に勝ちます。砂の鋳造は、粗いものですが、高い前払いツールなしで大きなハウジングと迅速なデザインの反復をサポートしています。押出CNC加工は、線形フィンまたは単純なダクトを在庫から切断できる円筒形またはプリズムシェルにとって理にかなっています。また、錬金術アルミニウムの熱伝導率が高くなります。投資キャスティングは細かい詳細を達成できますが、多くの場合、大規模な部品のコストに基づいています。表面仕上げはシーリング、塗装、および熱放射率に影響するため、各ルートがパフォーマンスと化粧品のターゲットを打つために必要な機械加工または後処理の量を検討します。

ツール、リードタイム、および総所有コスト

総所有コスト（TCO）は、償却ツール、ピースパート価格、スクラップ、貨物、および品質リスクを組み合わせています。ダイキャスティングのツールは高くなりますが、サイクル時間は低くなっています。砂鋳造はそれを逆転させます。年間ボリュームが不確実な場合、砂の鋳造または押し出しから始めて、プログラムをリスクリスクし、ハードツーリングにコミットする前に実際の需要データを提供することができます。逆に、起動予測がしっかりしており、ジオメトリがそれに合っている場合、キャストに早期に移動すると、サイクル時間と機械加工コンテンツを縮小することで、ツールを迅速に返済できます。サプライヤーの場所は、物流のリスクとリードタイムに影響します。一般的な検査計画と交換可能なツールを使用したデュアルソーシングは、供給を安定させることができます。

品質システムとサプライヤーの評価

スクリーニング時 die 鋳造アルミニウムモーターハウジング サプライヤー 、名目上の機能を超えて見てください。同様のハウジングに関するプロセスフロー図、PFMEAの例、および統計能力データを要求します。気孔率とコールドシャットコントロールのメタログラフレポートを確認し、ゲーティング/オーバーフロー戦略が薄いフィンのガス閉じ込めをどのように減らすかを尋ねます。調整測定機器と圧力テストリグが検査計画に一致することを検証します。成熟したサプライヤーは、鋼が切断される前にリスクを減らす共同DFM/DFMEAワークショップを歓迎します。

環境保護と封印戦略

設計a 腐食耐性アルミニウムモーターエンクロージャーIP65 水、ほこり、化学物質、温度サイクリング、ガルバニックカップルについて総合的に考えることを意味します。 IP65は、ダストタイトの構造とウォータージェットからの保護を示していますが、ラボテストに合格することは、フィールドで長年にわたって繁栄することと同じではありません。実際の環境は、塩スプレー、導電性ダスト、オイル、およびマイクロギャップを通して水分をポンピングする熱勾配を組み合わせています。成功するには、シーリング機能は寛大でなければならず、コーティングは互換性があり、異なる金属を分離する必要があります。腐食はシステムの問題であるため、多くの障害は、バルクアルミニウム自体よりも、ファステナー、ボス、カバーなどのインターフェイスに戻ります。

IP評価、ガスケット、およびブレスダー

老化後に圧縮を維持するガスケットのジオメトリを選択することから始めます：低水侵入のためのスポンジ閉鎖細胞エラストマー、または堅牢なフランジエンゲージメントの成形プロファイル。耐性の積み重ねを説明するターゲット圧縮範囲。プラスチックカバーの圧縮リミッターを使用して、過度の封鎖を避けます。ケーシングが加熱され、冷却されると、膜の息抜きが圧力を均等にし、シールを通り過ぎて水分を引き出す傾向を減らします。ケーブルグランドとコンジットエントリは、侵入ターゲットに一致する必要があります。 1つのスペース腺でさえ、そうでなければ優れたデザインを低下させることができます。

コーティング、陽極酸化、腐食試験

コーティングされていないアルミニウムは保護酸化物を形成しますが、塩化物が豊富な環境ではもっと必要です。陽極酸化は耐食性と表面硬度を増加させます。パウダーコーティングは、丈夫で魅力的な仕上げを提供します。変換コーティングは塗料の接着を改善します。部品がステンレスファスナーで組み立てられるときは、断熱洗浄機またはシーラントを使用して、ガルバニックのポテンシャルを緩和します。平らなパネルだけでなく、実際のジョイントを代表する隙間クーポンを含む、ニュートラルな塩スプレーと周期的な腐食試験でコーティングシステムを検証します。ベストプラクティスは、堅牢なシーリングと環境に合わせた仕上げの仕上げを組み合わせて、加速テストで検証することです。

ファスナー、インターフェイス、および異なる金属

ガルバニックカップルは多くのフィールドの問題を推進しています。ステンレスファスナーが必要な場合は、それらを飼育洗浄機でアルミニウムから分離し、互換性のある抗シーゼを塗布し、水を保持する幾何学を避けてください。スチールブラケットがケーシングにボルトでボルトでボルトでボルトを使用して、関節のシーラントを使用して隙間腐食を減らします。最後に、接地ポイントと塗料の壊しを故意に扱うため、保護システムは意図せずに妥協しません。規律あるアプローチは「IPテストパス」を頑丈なものに変えます 腐食耐性アルミニウムモーターエンクロージャーIP65 それは現実の天気とウォッシュダウンで繁栄します。

現代のドライブトレインの大量削減

電化は重量とパッケージの効率にプレミアムを置き、 EVモーター用の軽量アルミニウムモーターケーシング スローガン以上のもの。質量が低いと、車両の効率が向上し、熱ヘッドルームが広がり、アセンブリの取り扱いが容易になります。しかし、重量削減は、ケーシングの剛性を損なうことができません。アートは、構造が最も寄与しないグラムを削除しながら、負荷経路と熱性能を維持することです。これをうまく行うと、トポロジーの最適化、鋳造に優しいリブ、および多孔性に対して脆弱なストレスライザーや薄いセクションの作成を防ぐ賢明な機械加工が融合します。

構造トポロジと重量ターゲット

剛性駆動型トポロジから始めます：ベアリング荷重、ギアボックスの反応、および取り付け制約を定義し、ソルバーにストレスの大部分を運ぶ材料の廊下を識別させます。結果を、均一な壁の移行、寛大なフィレット、一貫したドラフトを備えた鋳造可能なrib骨とウェブに変換します。円筒形のハウジングについては、熱を補充するリングを兼ねる積分リブバンドを検討してください。重量と剛性のターゲットを早期にターゲットにしているため、DVテスト中に発見されるのではなく、設計レビュー中にトレードオフが表示されます。

熱構造のトレードオフ

減量は時々冷却と矛盾します。より薄い壁は伝導エリアを減らしますが、さらに薄いフィンは、鋳造が許される場合に対流領域を回復することができます。 CFDが取り付けボスの近くにホットゾーンを示した場合、局所的な熱拡散器のrib骨は、グローバルな壁の厚さの増加を引き起こす可能性があります。同様に、暗くて耐久性のあるコーティングは、放射率を高め、構造ペナルティなしで熱マージンを回復することができます。トリックは、1つのヘビー級の修正に依存するのではなく、いくつかの控えめな改善を組み合わせることです。ウォーターグリコルジャケットが実行可能な場合、統合されたチャネルは熱領域を完全にシフトでき、過熱することなく壁の厚さが低下する可能性があります。

NVH、剛性、統合

軽い部品は鳴ることができます。維持する EVモーター用の軽量アルミニウムモーターケーシング 静かなチューニングリブの間隔と厚さパネルモードを分割し、実行可能な場合は非対称のリブパターンを使用します。統合 - ローターエンドシールド、インバーターマウント、またはクーラントマニホールドを組み合わせて、重量と複雑さを加える型枠とファスナーを除去します。 2つのオプションを単語で比較し、単純なテーブルで確認します。統合されたハウジングは8〜12％の質量と10個のファスナーを節約できますが、モジュール式アプローチではわずかな重量コストでサービスを簡素化する場合があります。重量だけではなく、アセンブリ戦略とフィールドの修復性のコンテキストで決定を下します。

精密機械加工と検証

ラフキャスティングを完成したコンポーネントに変えることは精度にかかっています - フレーズでキャプチャされます CNC機械加工アルミニウムモーターケーシング耐性0.01mm 。すべての機能が10ミクロンの制御を必要とするわけではありませんが、ベアリングボアと交配面はしばしば行います。これを達成するには、有能なマシン以上のものが必要です。これは、データム戦略、安定した固定具、熱制御、およびプロセス能力監視に依存します。機械、熱、シーリングのパフォーマンスを設計意図と整列させる最後のチャンスと考えてください。

ベアリングボアとフィットのGD＆T

ケーシングがどのように使用されているかを反映するデータムを定義します。同心性またはベアリングボアの位置は、ローターアライメントを保持するために、取り付け面と反対の穴を参照する必要があります。少数のマクロンレベルでの循環性と円筒性は、耐性のある命を保護するために必要な場合があります。カバーとギアインターフェイスの平坦性は、ガスケットの圧縮とギアメッシュをサポートします。すべての許容範囲を過剰に照らすのではなく、システムの動作を制御する機能に精度を集中させ、他の場所での寛大な許容範囲がコストを削減できるようにします。

固定、プロセス機能、および検査

歪みのない薄い壁のキャスティングを保持することは、クラフトです。必要に応じて、フォームフィッティングの巣と真空を使用し、クランプ力を制御して、楕円形のボアを避けます。ステージの機械加工で、精度の特徴の前に大量の在庫除去が行われます。追いかけるときのクーラント温度と機械のウォームアップの問題 CNC機械加工 アルミニウムモーターケーシング 耐性0.01mm ;熱安定性がなければ、測定のドリフトと能力が低下します。 CMMSおよびエアゲージを使用して重要な特性を確認し、SPCで監視するため、部品が逃げる前に傾向がキャッチされます。有能なプロセスでは、制御チャートが制御不能な条件を信号する場合、明確な反応計画を使用して、安全性批判的な次元でCP/CPK> 1.33を実証する必要があります。

ドキュメント、SPC、およびリリース基準

堅牢なドキュメントは、暗黙のノウハウを反復可能な結果に変換します。制御計画は、操作が作成する特性と、それらを検証する機器にリンクする必要があります。最初の丸症の検査では、印刷の解釈が確認されますが、進行中の監査では、固定具、カッター、およびプログラムが承認された状態と一致することが確認されます。シーリングフェイスの場合、表面仕上げのチェックを平坦性と組み合わせます。ねじれた穴の場合、場所とピッチの品質を確認します。挿入量の最終的なリークテストと挿入物のトルク角の検証は、パッケージを完成させ、完成したケーシングがラインを離れるときにパフォーマンス、耐久性、およびアセンブリの目標を達成することを保証します。

クイック参照比較

以下の比較は、上記の物語の声明を単一のビューで要約して、速いトレードオフの決定と機能を超えたレビューをサポートします。
